PLEXLOG / OpenGateway

Foto

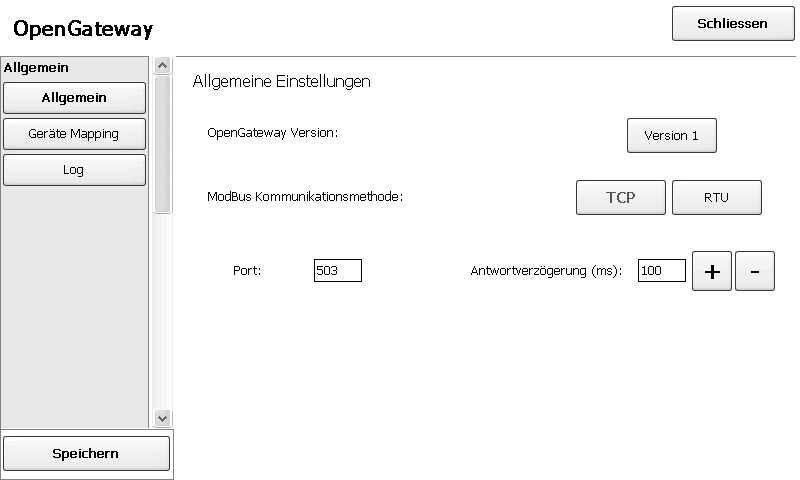

Screenshot der echten Loggeroberfläche zur schnellen Orientierung.

Zweck der Seite

Beschreibung, wann diese Logger-Seite verwendet wird.

OpenGateway dient zur Kopplung mit externen Systemen oder weiteren Loggern.

Buttons und Aktionen

Welche Aktion die sichtbaren Buttons im Logger auslösen.

Button	Funktion	Hinweis
inactive	Setzt das aktuelle Verfahren auf inaktiv. Die zugehörige Regelungsfunktion greift danach nicht aktiv ein; Speichern ist erforderlich.
Zurück	Schließt den Dialog. Nicht gespeicherte Änderungen können je nach Dialog verworfen werden.
-	Verringert den zugehörigen Wert oder entfernt im aktuellen Dialog den markierten Eintrag.
+	Erhöht den zugehörigen Wert oder fügt im aktuellen Dialog einen neuen Eintrag hinzu.
Device Mapping	Führt eine Kommunikations- oder Plausibilitätsprüfung aus. Zieladresse, Port und Timeout müssen vorher korrekt gesetzt sein.
General	Öffnet den allgemeinen Abschnitt des aktuellen Konfigurationsbereichs.
Log	Öffnet oder aktualisiert das Logbuch. Es dient zur zeitlichen Nachverfolgung von Kommunikation, Fehlern und Systemereignissen.
aktiv / inaktiv	Öffnet oder aktualisiert das Logbuch. Es dient zur zeitlichen Nachverfolgung von Kommunikation, Fehlern und Systemereignissen.
Aktualisieren	Öffnet oder aktualisiert das Logbuch. Es dient zur zeitlichen Nachverfolgung von Kommunikation, Fehlern und Systemereignissen.
Mapping bearbeiten	Bearbeitet den aktuell markierten Eintrag. Vorher muss in der Liste oder Tabelle der richtige Eintrag ausgewählt sein.
-	Verringert den zugehörigen Wert oder entfernt im aktuellen Dialog den markierten Eintrag.
+	Erhöht den zugehörigen Wert oder fügt im aktuellen Dialog einen neuen Eintrag hinzu.
-	Verringert den zugehörigen Wert oder entfernt im aktuellen Dialog den markierten Eintrag.
+	Erhöht den zugehörigen Wert oder fügt im aktuellen Dialog einen neuen Eintrag hinzu.
-	Verringert den zugehörigen Wert oder entfernt im aktuellen Dialog den markierten Eintrag.
+	Erhöht den zugehörigen Wert oder fügt im aktuellen Dialog einen neuen Eintrag hinzu.
RTU	Öffnet die Modbus-RTU-Prüffunktion für serielle Register- und Kommunikationsprüfungen.
Save	Speichert die geänderten Einstellungen. Danach Status und Logbuch prüfen, ob die Änderung wirksam ist.
-	Verringert den zugehörigen Wert oder entfernt im aktuellen Dialog den markierten Eintrag.
+	Erhöht den zugehörigen Wert oder fügt im aktuellen Dialog einen neuen Eintrag hinzu.
TCP	Öffnet die Modbus-TCP-Prüffunktion für Register- und Kommunikationsprüfungen über Ethernet.

Felder, Werte und Einstellungen

Erkannte Anzeige- und Eingabeelemente der ausgewerteten Logger-Forms.

Feld / Wert	Erlaubte Eingabe / Bedeutung	Hinweis
ModBus Communication:	Protokoll- oder Logliste. Einträge dienen der Diagnose von Kommunikation, Servicefunktionen und Systemereignissen; vor dem Löschen oder Neustarten relevante Meldungen dokumentieren.
Device Mapping	Geräteliste. Markieren Sie das richtige Gerät, bevor Details, Zuordnung, Status oder Konfiguration geändert werden.
Port:	Portangabe oder Schnittstellenauswahl. Nur physisch vorhandene Logger-Ports bzw. freigegebene TCP/UDP-Ports verwenden.
Port:	Portangabe oder Schnittstellenauswahl. Nur physisch vorhandene Logger-Ports bzw. freigegebene TCP/UDP-Ports verwenden.
Request Delay:	Abfrageverzögerung der Gateway-/Kommunikationsfunktion. Zu kurze Werte erhöhen Bus- oder Netzlast, zu lange Werte verzögern die Aktualisierung.
Baudrate:	Baudrate der seriellen Kommunikation. Muss exakt zur Einstellung des angeschlossenen Geräts passen.
Parity:	Parität der seriellen Kommunikation. Muss identisch zur Geräteeinstellung sein.
Stopbits:	Stopbits der seriellen Kommunikation. Muss zur Geräteeinstellung und zum gewählten Protokoll passen.

Wichtige Hinweise

Bedingungen, Konflikte und typische Prüfungen vor oder nach Änderungen.

Gateway-Profile müssen zur Gegenstelle passen.
Bei Master-/Slave-Anwendungen Kommunikationsrichtung und Datenpunktzuordnung prüfen.
