Diese Logger-Seite besitzt getrennte Unterbereiche für PV und ESS. Die Screenshots zeigen jeweils die Ansicht nach Auswahl des entsprechenden Buttons.
Stand: 28.07.2026
Leistungsreduzierung
Die Leistungsreduzierung parametriert feste oder ferngesteuerte Wirkleistungsvorgaben, Eigenverbrauchsverrechnung und Regelungsschnittstellen.
Foto
Screenshot der echten Loggeroberfläche zur schnellen Orientierung.
Zweck der Seite
Beschreibung, wann diese Logger-Seite verwendet wird.
Die Leistungsreduzierung parametriert feste oder ferngesteuerte Wirkleistungsvorgaben, Eigenverbrauchsverrechnung und Regelungsschnittstellen.
Buttons und Aktionen
Welche Aktion die sichtbaren Buttons im Logger auslösen.
| Button | Funktion | Hinweis |
|---|---|---|
| Zurück | Schließt den Dialog. Nicht gespeicherte Änderungen können je nach Dialog verworfen werden. | |

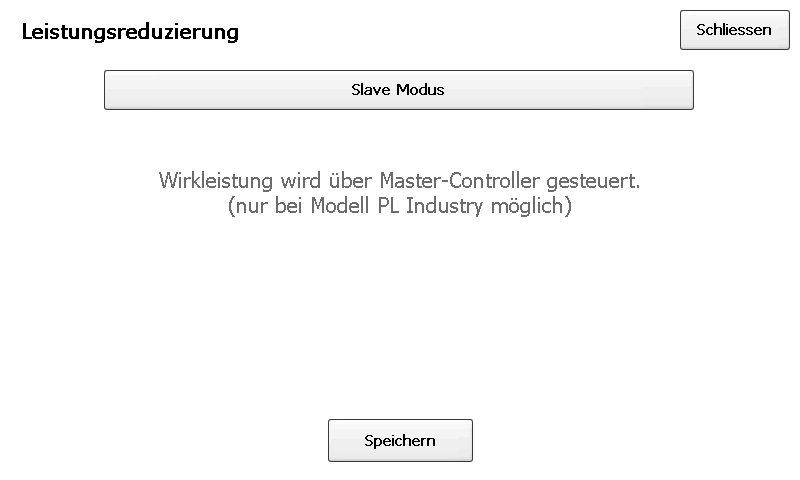

| PV | Öffnet den PV-Unterbereich dieser Logger-Seite. Dort werden PV-bezogene Sollwerte, Istwerte oder Regelungsparameter angezeigt bzw. konfiguriert. | Ziel: frmpmpowerreducing |

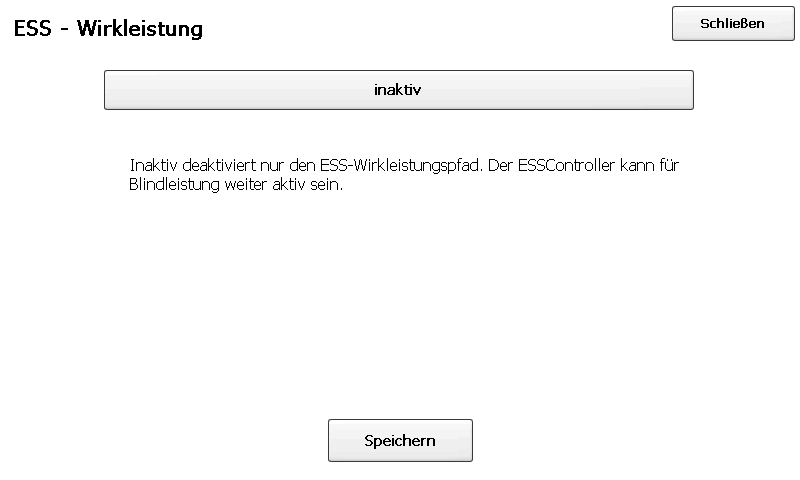

| ESS | Öffnet den ESS-Unterbereich dieser Logger-Seite. Dort werden speicherbezogene Sollwerte, Istwerte oder Regelungsparameter angezeigt bzw. konfiguriert. | Ziel: frmpmessactivepower |
| Zurück | Schließt den Dialog. Nicht gespeicherte Änderungen können je nach Dialog verworfen werden. | |
| inaktiv | Schaltet den markierten Eintrag aktiv bzw. inaktiv. Vor Aktivierung müssen Quelle, Adresse und Ziel korrekt eingerichtet sein. | |
| Speichern | Speichert die geänderten Einstellungen. Danach Status und Logbuch prüfen, ob die Änderung wirksam ist. | |
| Bitte wählen | Öffnet eine Auswahl oder erwartet, dass vor der weiteren Bearbeitung ein passender Eintrag gewählt wird. | |
| Zurück | Schließt den Dialog. Nicht gespeicherte Änderungen können je nach Dialog verworfen werden. | |
| inaktiv / Slave Modus / Ferngesteuert / Ferngesteuert mit Verrechnung Eigenstromverb. / Festabregelung / Festabregelung mit Verrechnung Eigenstromverb. / ... | Öffnet die Wirkleistungsregelung. Änderungen wirken direkt auf Einspeisebegrenzung, Direktvermarktung oder Fernwirktechnik. | |
| Speichern | Speichert die geänderten Einstellungen. Danach Status und Logbuch prüfen, ob die Änderung wirksam ist. | |
| Bitte wählen | Öffnet eine Auswahl oder erwartet, dass vor der weiteren Bearbeitung ein passender Eintrag gewählt wird. | |
| ab | Verschiebt den markierten Listeneintrag nach unten bzw. blättert in der aktuellen Liste nach unten. | |
| Fertig | Bestätigt die aktuelle Ansicht und schließt den Detaildialog. | |
| auf | Verschiebt den markierten Listeneintrag nach oben bzw. blättert in der aktuellen Liste nach oben. |
Felder, Werte und Einstellungen
Erkannte Anzeige- und Eingabeelemente der ausgewerteten Logger-Forms.
| Feld / Wert | Erlaubte Eingabe / Bedeutung | Hinweis |
|---|---|---|
| Der P-Sollwert wird im Slave Modus extern übergeben. | Betriebsart oder Gerätemodus. Nur eine Betriebsart wählen, die zum angeschlossenen Gerät und zur Projektvorgabe passt. | |
| Leistung in % | Leistungswert. Einheit im Dialog beachten; der Wert muss zur Anlagenleistung, Regelungsart und Netzbetreibervorgabe passen. | |
| PM Blindleistungs-Port kann nur aktiviert werden, wenn keine S0 Zähler aktiv sind | Blindleistungs- oder cos-phi-Wert. Vorzeichen, induktiv/kapazitiv und Verfahren müssen zur Vorgabe passen. | |
| PM Blindleistungs-Port kann nur aktiviert werden, wenn keine S0 Zähler aktiv sind | Blindleistungs- oder cos-phi-Wert. Vorzeichen, induktiv/kapazitiv und Verfahren müssen zur Vorgabe passen. | |
| PM Blindleistungs-Port kann nur aktiviert werden, wenn keine S0 Zähler aktiv sind | Blindleistungs- oder cos-phi-Wert. Vorzeichen, induktiv/kapazitiv und Verfahren müssen zur Vorgabe passen. | |
| Verbrauchszähler wählen: | Verbrauchszählerauswahl. Der gewählte Zähler dient als Bezugswert für Verbrauch, Eigenverbrauchsverrechnung oder Regelungslogik und muss korrekt herum messen. | |
| Liste | Liste oder Tabelle. Einträge markieren, um Details zu öffnen, zu bearbeiten, zu löschen oder mit den Aktionsbuttons zu verknüpfen. |
Wichtige Hinweise
Bedingungen, Konflikte und typische Prüfungen vor oder nach Änderungen.
- Feste Vorgaben, Fernwirkbefehle und Direktvermarktung können sich gegenseitig beeinflussen.
- Nach Änderungen Diagnose / Leistungsreduzierung prüfen.
- PV und ESS sind getrennte Unterbereiche. Änderungen oder Diagnosen immer im passenden Pfad prüfen, weil PV-Erzeugung und Speicherregelung unterschiedliche Sollwerte, Grenzwerte und Zustände verwenden.
