Fernwirkkonfiguration
Die Fernwirkkonfiguration parametriert Profil, Gegenstellen, Datenpunkte, Kommandos, Meldungen, Messwerte und zugehörige Quellen oder Ausgänge.
Foto

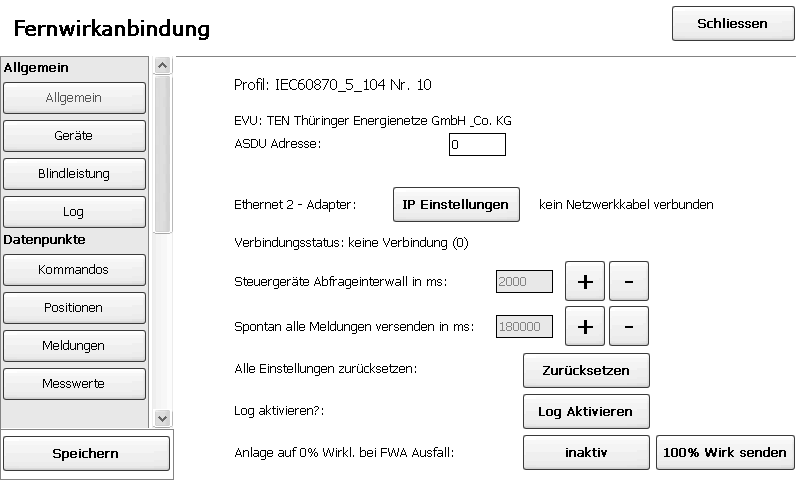

Screenshot der echten Loggeroberfläche zur schnellen Orientierung.
Zweck der Seite
Beschreibung, wann diese Logger-Seite verwendet wird.
Die Fernwirkkonfiguration parametriert Profil, Gegenstellen, Datenpunkte, Kommandos, Meldungen, Messwerte und zugehörige Quellen oder Ausgänge.
Buttons und Aktionen
Welche Aktion die sichtbaren Buttons im Logger auslösen.
| Button | Funktion | Hinweis |
|---|---|---|
| 100% Wirk senden | Sendet im Fernwirkbereich einen 100-Prozent-Wirkleistungswert. Nur für Prüfung oder definierte Rückfallfunktionen verwenden. | |
| + | Erhöht den zugehörigen Wert oder fügt im aktuellen Dialog einen neuen Eintrag hinzu. | Im Logger zunächst deaktiviert; wird erst durch passende Einstellung oder Voraussetzung freigeschaltet. |
| + | Erhöht den zugehörigen Wert oder fügt im aktuellen Dialog einen neuen Eintrag hinzu. | Im Logger zunächst deaktiviert; wird erst durch passende Einstellung oder Voraussetzung freigeschaltet. |
| + | Erhöht den zugehörigen Wert oder fügt im aktuellen Dialog einen neuen Eintrag hinzu. | Im Logger zunächst deaktiviert; wird erst durch passende Einstellung oder Voraussetzung freigeschaltet. |
| + | Erhöht den zugehörigen Wert oder fügt im aktuellen Dialog einen neuen Eintrag hinzu. | Im Logger zunächst deaktiviert; wird erst durch passende Einstellung oder Voraussetzung freigeschaltet. |
| + | Erhöht den zugehörigen Wert oder fügt im aktuellen Dialog einen neuen Eintrag hinzu. | Im Logger zunächst deaktiviert; wird erst durch passende Einstellung oder Voraussetzung freigeschaltet. |
| + | Erhöht den zugehörigen Wert oder fügt im aktuellen Dialog einen neuen Eintrag hinzu. | |
| + | Öffnet oder aktualisiert das Logbuch. Es dient zur zeitlichen Nachverfolgung von Kommunikation, Fehlern und Systemereignissen. | Im Logger zunächst deaktiviert; wird erst durch passende Einstellung oder Voraussetzung freigeschaltet. |
| + | Erhöht den zugehörigen Wert oder fügt im aktuellen Dialog einen neuen Eintrag hinzu. | Im Logger zunächst deaktiviert; wird erst durch passende Einstellung oder Voraussetzung freigeschaltet. |
| + | Erhöht den zugehörigen Wert oder fügt im aktuellen Dialog einen neuen Eintrag hinzu. | Im Logger zunächst deaktiviert; wird erst durch passende Einstellung oder Voraussetzung freigeschaltet. |
| + | Erhöht den zugehörigen Wert oder fügt im aktuellen Dialog einen neuen Eintrag hinzu. | Im Logger zunächst deaktiviert; wird erst durch passende Einstellung oder Voraussetzung freigeschaltet. |
| + | Erhöht den zugehörigen Wert oder fügt im aktuellen Dialog einen neuen Eintrag hinzu. | Im Logger zunächst deaktiviert; wird erst durch passende Einstellung oder Voraussetzung freigeschaltet. |
| INPUT Message | Öffnet die Eingangsmeldungen der Fernwirkkonfiguration. | |
| INPUT Measurements | Öffnet die Eingangsmesswerte der Fernwirkkonfiguration. | |
| OUTPUT Message | Öffnet die Ausgangsmeldungen der Fernwirkkonfiguration. | |
| OUTPUT Measurements | Öffnet die Ausgangsmesswerte der Fernwirkkonfiguration. | |
| Zurück | Schließt den Dialog. Nicht gespeicherte Änderungen können je nach Dialog verworfen werden. | |
| Commands | Öffnet die Fernwirkkommandos. Änderungen beeinflussen, welche Befehle von der Gegenstelle verarbeitet werden. | |
| - | Verringert den zugehörigen Wert oder entfernt im aktuellen Dialog den markierten Eintrag. | Im Logger zunächst deaktiviert; wird erst durch passende Einstellung oder Voraussetzung freigeschaltet. |
| - | Verringert den zugehörigen Wert oder entfernt im aktuellen Dialog den markierten Eintrag. | Im Logger zunächst deaktiviert; wird erst durch passende Einstellung oder Voraussetzung freigeschaltet. |
| - | Verringert den zugehörigen Wert oder entfernt im aktuellen Dialog den markierten Eintrag. | Im Logger zunächst deaktiviert; wird erst durch passende Einstellung oder Voraussetzung freigeschaltet. |
| - | Verringert den zugehörigen Wert oder entfernt im aktuellen Dialog den markierten Eintrag. | Im Logger zunächst deaktiviert; wird erst durch passende Einstellung oder Voraussetzung freigeschaltet. |
| - | Verringert den zugehörigen Wert oder entfernt im aktuellen Dialog den markierten Eintrag. | Im Logger zunächst deaktiviert; wird erst durch passende Einstellung oder Voraussetzung freigeschaltet. |
| - | Verringert den zugehörigen Wert oder entfernt im aktuellen Dialog den markierten Eintrag. | |
| - | Öffnet oder aktualisiert das Logbuch. Es dient zur zeitlichen Nachverfolgung von Kommunikation, Fehlern und Systemereignissen. | Im Logger zunächst deaktiviert; wird erst durch passende Einstellung oder Voraussetzung freigeschaltet. |
| - | Verringert den zugehörigen Wert oder entfernt im aktuellen Dialog den markierten Eintrag. | Im Logger zunächst deaktiviert; wird erst durch passende Einstellung oder Voraussetzung freigeschaltet. |
| - | Verringert den zugehörigen Wert oder entfernt im aktuellen Dialog den markierten Eintrag. | Im Logger zunächst deaktiviert; wird erst durch passende Einstellung oder Voraussetzung freigeschaltet. |
| - | Verringert den zugehörigen Wert oder entfernt im aktuellen Dialog den markierten Eintrag. | Im Logger zunächst deaktiviert; wird erst durch passende Einstellung oder Voraussetzung freigeschaltet. |
| - | Verringert den zugehörigen Wert oder entfernt im aktuellen Dialog den markierten Eintrag. | Im Logger zunächst deaktiviert; wird erst durch passende Einstellung oder Voraussetzung freigeschaltet. |
| ENA | Schaltet den markierten Eintrag aktiv bzw. inaktiv. Vor Aktivierung müssen Quelle, Adresse und Ziel korrekt eingerichtet sein. | |
| ENA | Schaltet den markierten Eintrag aktiv bzw. inaktiv. Vor Aktivierung müssen Quelle, Adresse und Ziel korrekt eingerichtet sein. | |
| ENA | Schaltet den markierten Eintrag aktiv bzw. inaktiv. Vor Aktivierung müssen Quelle, Adresse und Ziel korrekt eingerichtet sein. | |
| ENA | Schaltet den markierten Eintrag aktiv bzw. inaktiv. Vor Aktivierung müssen Quelle, Adresse und Ziel korrekt eingerichtet sein. | |
| ENA | Schaltet den markierten Eintrag aktiv bzw. inaktiv. Vor Aktivierung müssen Quelle, Adresse und Ziel korrekt eingerichtet sein. | |
| Log Aktivieren | Öffnet oder aktualisiert das Logbuch. Es dient zur zeitlichen Nachverfolgung von Kommunikation, Fehlern und Systemereignissen. | |
| ENA | Schaltet den markierten Eintrag aktiv bzw. inaktiv. Vor Aktivierung müssen Quelle, Adresse und Ziel korrekt eingerichtet sein. | |
| ENA | Schaltet den markierten Eintrag aktiv bzw. inaktiv. Vor Aktivierung müssen Quelle, Adresse und Ziel korrekt eingerichtet sein. | |
| ENA | Schaltet den markierten Eintrag aktiv bzw. inaktiv. Vor Aktivierung müssen Quelle, Adresse und Ziel korrekt eingerichtet sein. | |
| inaktiv | Schaltet den markierten Eintrag aktiv bzw. inaktiv. Vor Aktivierung müssen Quelle, Adresse und Ziel korrekt eingerichtet sein. | |
| General | Öffnet den allgemeinen Abschnitt des aktuellen Konfigurationsbereichs. | |
| IP Einstellungen | Öffnet die IP-Einstellungen des Fernwirk- oder Netzwerkadapters. | |
| Log | Öffnet oder aktualisiert das Logbuch. Es dient zur zeitlichen Nachverfolgung von Kommunikation, Fehlern und Systemereignissen. | |
| - | Verringert den zugehörigen Wert oder entfernt im aktuellen Dialog den markierten Eintrag. | |
| + | Erhöht den zugehörigen Wert oder fügt im aktuellen Dialog einen neuen Eintrag hinzu. | |
| MOD | Bearbeitet den aktuell markierten Eintrag. Vorher muss in der Liste oder Tabelle der richtige Eintrag ausgewählt sein. | |
| MOD | Bearbeitet den aktuell markierten Eintrag. Vorher muss in der Liste oder Tabelle der richtige Eintrag ausgewählt sein. | |
| MOD | Bearbeitet den aktuell markierten Eintrag. Vorher muss in der Liste oder Tabelle der richtige Eintrag ausgewählt sein. | |
| MOD | Bearbeitet den aktuell markierten Eintrag. Vorher muss in der Liste oder Tabelle der richtige Eintrag ausgewählt sein. | |
| MOD | Bearbeitet den aktuell markierten Eintrag. Vorher muss in der Liste oder Tabelle der richtige Eintrag ausgewählt sein. | |
| MOD | Bearbeitet den aktuell markierten Eintrag. Vorher muss in der Liste oder Tabelle der richtige Eintrag ausgewählt sein. | |
| MOD | Bearbeitet den aktuell markierten Eintrag. Vorher muss in der Liste oder Tabelle der richtige Eintrag ausgewählt sein. | |
| MOD | Bearbeitet den aktuell markierten Eintrag. Vorher muss in der Liste oder Tabelle der richtige Eintrag ausgewählt sein. | |
| MOD | Bearbeitet den aktuell markierten Eintrag. Vorher muss in der Liste oder Tabelle der richtige Eintrag ausgewählt sein. | |
| MOD | Bearbeitet den aktuell markierten Eintrag. Vorher muss in der Liste oder Tabelle der richtige Eintrag ausgewählt sein. | |
| Messages | Öffnet die Meldungsliste der Fernwirkkonfiguration. | |
| Positions | Öffnet die Positions- bzw. Rückmeldewerte der Fernwirkkonfiguration. | |
| Aktualisieren | Aktualisiert die angezeigten Daten aus dem Logger bzw. aus dem aktuell ausgewählten Bereich. | |
| Aktualisieren | Aktualisiert die angezeigten Daten aus dem Logger bzw. aus dem aktuell ausgewählten Bereich. | |
| Aktualisieren | Aktualisiert die angezeigten Daten aus dem Logger bzw. aus dem aktuell ausgewählten Bereich. | |
| Aktualisieren | Aktualisiert die angezeigten Daten aus dem Logger bzw. aus dem aktuell ausgewählten Bereich. | |
| Aktualisieren | Aktualisiert die angezeigten Daten aus dem Logger bzw. aus dem aktuell ausgewählten Bereich. | |
| Aktualisieren | Aktualisiert die angezeigten Daten aus dem Logger bzw. aus dem aktuell ausgewählten Bereich. | |
| Aktualisieren | Öffnet oder aktualisiert das Logbuch. Es dient zur zeitlichen Nachverfolgung von Kommunikation, Fehlern und Systemereignissen. | |
| Aktualisieren | Aktualisiert die angezeigten Daten aus dem Logger bzw. aus dem aktuell ausgewählten Bereich. | |
| Aktualisieren | Aktualisiert die angezeigten Daten aus dem Logger bzw. aus dem aktuell ausgewählten Bereich. | |
| Aktualisieren | Aktualisiert die angezeigten Daten aus dem Logger bzw. aus dem aktuell ausgewählten Bereich. | |
| Aktualisieren | Aktualisiert die angezeigten Daten aus dem Logger bzw. aus dem aktuell ausgewählten Bereich. | |
| Zurücksetzen | Sollen die Einstellungen zurückgesetzt werden? | |
| ReactivePower | Öffnet die Blindleistungsregelung. Verfahren, Vorzeichen und Sollwerte müssen zur Netzbetreiberanforderung passen. | |
| Save | Speichert die geänderten Einstellungen. Danach Status und Logbuch prüfen, ob die Änderung wirksam ist. | |
| Aktualisieren | Verringert den zugehörigen Wert oder entfernt im aktuellen Dialog den markierten Eintrag. | |
| Aktualisieren | Erhöht den zugehörigen Wert oder fügt im aktuellen Dialog einen neuen Eintrag hinzu. | |
| Fernwirkkonfiguration | Öffnet den Konfigurationsbereich. Wenn die Display-Sperre aktiv ist, wird vorher die PIN abgefragt. | |
| Aktualisieren | Öffnet die Fernwirk- oder IO-Anbindung. Die Funktion ist nur sinnvoll, wenn die entsprechende Schnittstelle und das Profil eingerichtet sind. | |
| Aktualisieren | Öffnet die Fernwirk- oder IO-Anbindung. Die Funktion ist nur sinnvoll, wenn die entsprechende Schnittstelle und das Profil eingerichtet sind. | |
| Measurements | Öffnet die Messwertliste der Fernwirkkonfiguration. |
Felder, Werte und Einstellungen
Erkannte Anzeige- und Eingabeelemente der ausgewerteten Logger-Forms.
| Feld / Wert | Erlaubte Eingabe / Bedeutung | Hinweis |
|---|---|---|
| Profil | Profilliste der Direktvermarktung oder Fernwirktechnik. Hier den zum Projekt, Direktvermarkter oder Netzbetreiber passenden Eintrag markieren, bevor Details geprüft oder geändert werden. Eine Übersicht der verfügbaren Profile ist zusätzlich in der Dokumentation unter Anleitungen & Übersichten hinterlegt. | |
| Profil | Profilliste der Direktvermarktung oder Fernwirktechnik. Hier den zum Projekt, Direktvermarkter oder Netzbetreiber passenden Eintrag markieren, bevor Details geprüft oder geändert werden. Eine Übersicht der verfügbaren Profile ist zusätzlich in der Dokumentation unter Anleitungen & Übersichten hinterlegt. | |
| Profil | Profilliste der Direktvermarktung oder Fernwirktechnik. Hier den zum Projekt, Direktvermarkter oder Netzbetreiber passenden Eintrag markieren, bevor Details geprüft oder geändert werden. Eine Übersicht der verfügbaren Profile ist zusätzlich in der Dokumentation unter Anleitungen & Übersichten hinterlegt. | |
| Profil | Profilliste der Direktvermarktung oder Fernwirktechnik. Hier den zum Projekt, Direktvermarkter oder Netzbetreiber passenden Eintrag markieren, bevor Details geprüft oder geändert werden. Eine Übersicht der verfügbaren Profile ist zusätzlich in der Dokumentation unter Anleitungen & Übersichten hinterlegt. | |
| Profil | Profilliste der Direktvermarktung oder Fernwirktechnik. Hier den zum Projekt, Direktvermarkter oder Netzbetreiber passenden Eintrag markieren, bevor Details geprüft oder geändert werden. Eine Übersicht der verfügbaren Profile ist zusätzlich in der Dokumentation unter Anleitungen & Übersichten hinterlegt. | |
| Profil | Profilliste der Direktvermarktung oder Fernwirktechnik. Hier den zum Projekt, Direktvermarkter oder Netzbetreiber passenden Eintrag markieren, bevor Details geprüft oder geändert werden. Eine Übersicht der verfügbaren Profile ist zusätzlich in der Dokumentation unter Anleitungen & Übersichten hinterlegt. | |
| Profil | Profilliste der Direktvermarktung oder Fernwirktechnik. Hier den zum Projekt, Direktvermarkter oder Netzbetreiber passenden Eintrag markieren, bevor Details geprüft oder geändert werden. Eine Übersicht der verfügbaren Profile ist zusätzlich in der Dokumentation unter Anleitungen & Übersichten hinterlegt. | |
| Profil | Profilliste der Direktvermarktung oder Fernwirktechnik. Hier den zum Projekt, Direktvermarkter oder Netzbetreiber passenden Eintrag markieren, bevor Details geprüft oder geändert werden. Eine Übersicht der verfügbaren Profile ist zusätzlich in der Dokumentation unter Anleitungen & Übersichten hinterlegt. | |
| Profil | Profilliste der Direktvermarktung oder Fernwirktechnik. Hier den zum Projekt, Direktvermarkter oder Netzbetreiber passenden Eintrag markieren, bevor Details geprüft oder geändert werden. Eine Übersicht der verfügbaren Profile ist zusätzlich in der Dokumentation unter Anleitungen & Übersichten hinterlegt. | |
| Profil | Profilliste der Direktvermarktung oder Fernwirktechnik. Hier den zum Projekt, Direktvermarkter oder Netzbetreiber passenden Eintrag markieren, bevor Details geprüft oder geändert werden. Eine Übersicht der verfügbaren Profile ist zusätzlich in der Dokumentation unter Anleitungen & Übersichten hinterlegt. | |
| Profil | Profilliste der Direktvermarktung oder Fernwirktechnik. Hier den zum Projekt, Direktvermarkter oder Netzbetreiber passenden Eintrag markieren, bevor Details geprüft oder geändert werden. Eine Übersicht der verfügbaren Profile ist zusätzlich in der Dokumentation unter Anleitungen & Übersichten hinterlegt. | |
| ASDU Adresse | Kommunikationsadresse. Jede Adresse auf einem Bus muss eindeutig sein; Adresskonflikte führen zu instabiler Kommunikation. | |
| LinkLayer Adresse | Kommunikationsadresse. Jede Adresse auf einem Bus muss eindeutig sein; Adresskonflikte führen zu instabiler Kommunikation. | |
| Steuergeräte Abfrageinterwall in ms: | Zeitwert. Einheit im Dialog beachten; zu kurze Zeiten können instabile Regelung oder unnötige Kommunikationslast verursachen. | Im Logger zunächst deaktiviert; wird erst durch passende Einstellung oder Voraussetzung freigeschaltet. |
| Modbus Request Delay in ms: | Abfrageverzögerung der Gateway-/Kommunikationsfunktion. Zu kurze Werte erhöhen Bus- oder Netzlast, zu lange Werte verzögern die Aktualisierung. | Im Logger zunächst deaktiviert; wird erst durch passende Einstellung oder Voraussetzung freigeschaltet. |
| Spontan alle Meldungen versenden in ms: | Meldungsliste der Fernwirk- oder Störmeldefunktion. Die Einträge müssen zur Datenpunktliste und zur Netzbetreiber-/Projektvorgabe passen. | Im Logger zunächst deaktiviert; wird erst durch passende Einstellung oder Voraussetzung freigeschaltet. |
Wichtige Hinweise
Bedingungen, Konflikte und typische Prüfungen vor oder nach Änderungen.
- ASDU, Linklayer, IP, Port und Datenpunkte müssen exakt zur Netzbetreibervorgabe passen.
- Änderungen an Datenpunkten können Wirkleistungs- oder Blindleistungsvorgaben beeinflussen.
- Der Menüpunkt wird nur aktiviert, wenn an Port C ein dynamisches Fernwirkprofil hinterlegt ist.
