Zielgruppe und Hinweis
Diese Kurzanleitung beschreibt die Neuinstallation eines PLEXLOG Energiemanagers und richtet sich an fachkundiges Personal.
Sie ersetzt nicht das Handbuch zur PLEXLOG PL-Serie. Vor der Installation sollte die jeweils aktuelle Hersteller- und PLEXLOG-Dokumentation geprüft werden.
Anschlussplan

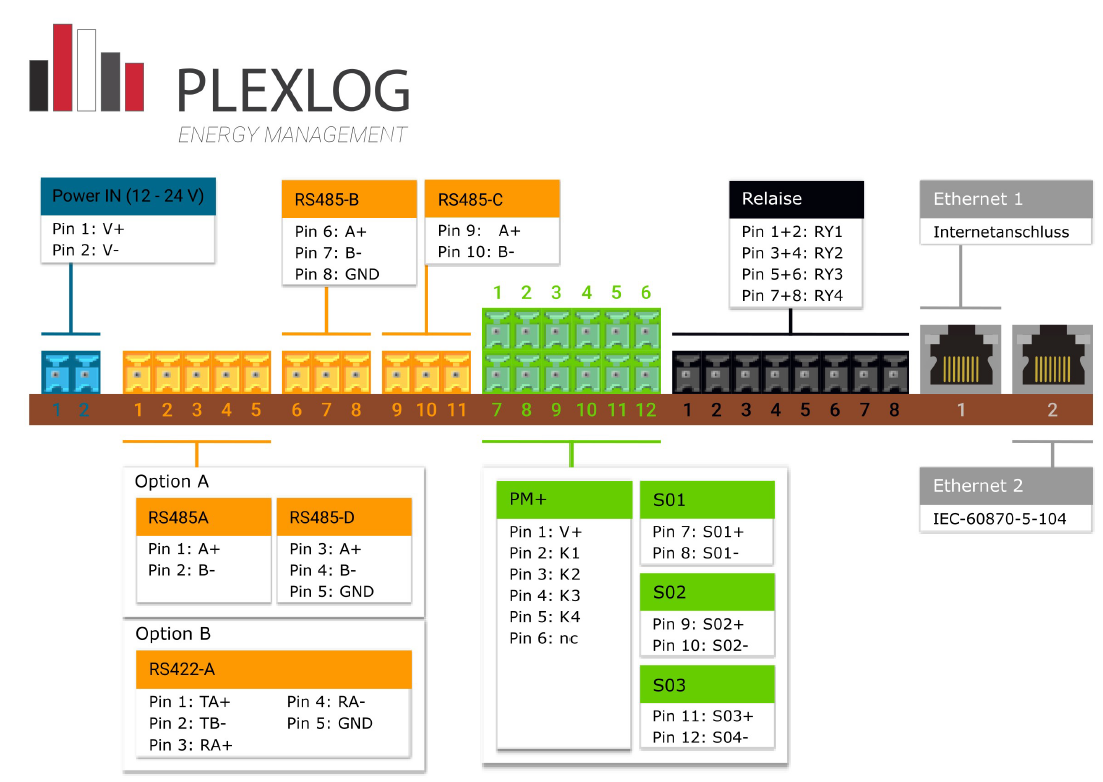

Vor Beginn der Einrichtung sollte der Anschlussplan geprüft und der Datenlogger vorbereitet werden.
Schritt 1: Vorbereitung und Lieferumfang
Der PLEXLOG Energiemanager muss für die Einrichtung mit dem Internet verbunden sein, typischerweise über Ethernet 1. Falls das Kundennetz eine feste IP-Adresse verlangt, kann diese am Datenlogger vergeben werden.
Vor der eigentlichen Konfiguration ist ein Firmware-Update sinnvoll, damit der Datenlogger mit dem aktuellen Funktionsstand arbeitet.
- Datenlogger
- Netzteil 12 V
- Klemmleiste
- Anlagen-ID und Passwort
- Schraubenset
- Infozettel zur Elektroaltgeräteentsorgung
- Anschlussplan
- PLEXLOG-Kugelschreiber

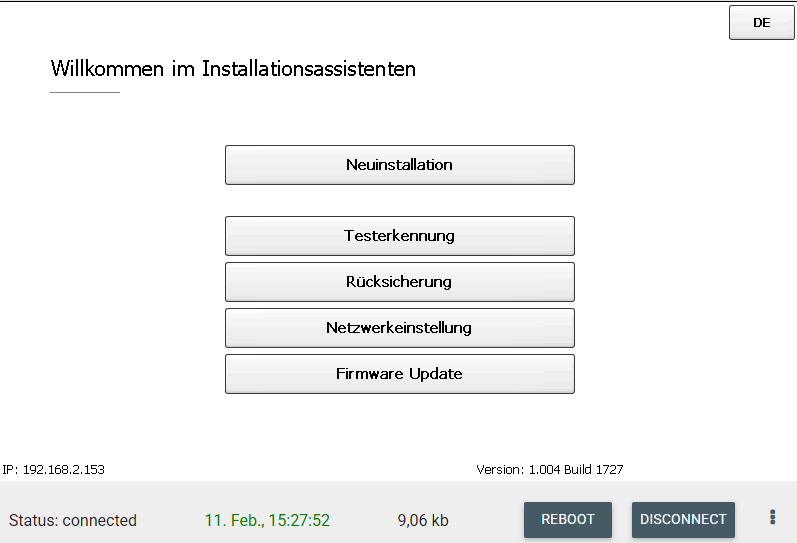

Schritt 2: Systemregistrierung

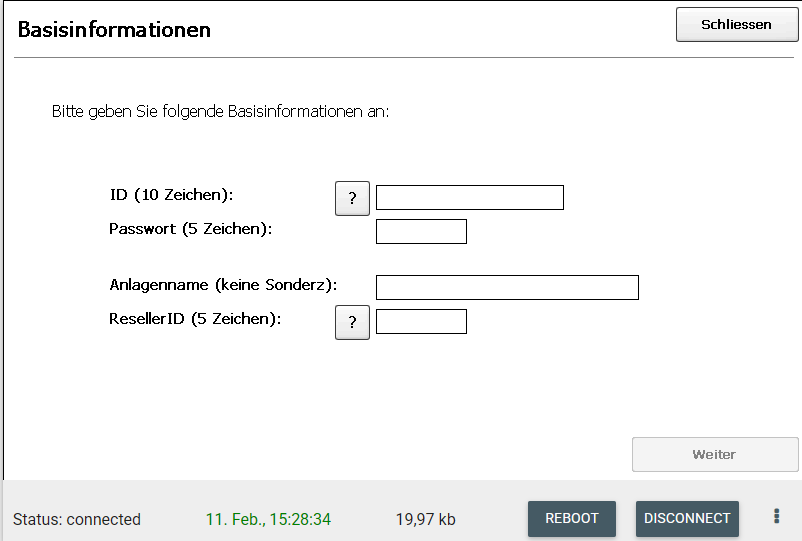

Die Anlage wird im System registriert. Dafür werden Anlagen-ID, Passwort und Reseller-ID benötigt.
Anlagen-ID und Passwort befinden sich auf dem Beipackzettel. Die Reseller-ID ist im Portal abrufbar. Im Anlagennamen sollten keine Sonderzeichen verwendet werden.
Schritt 3: Geräteerkennung

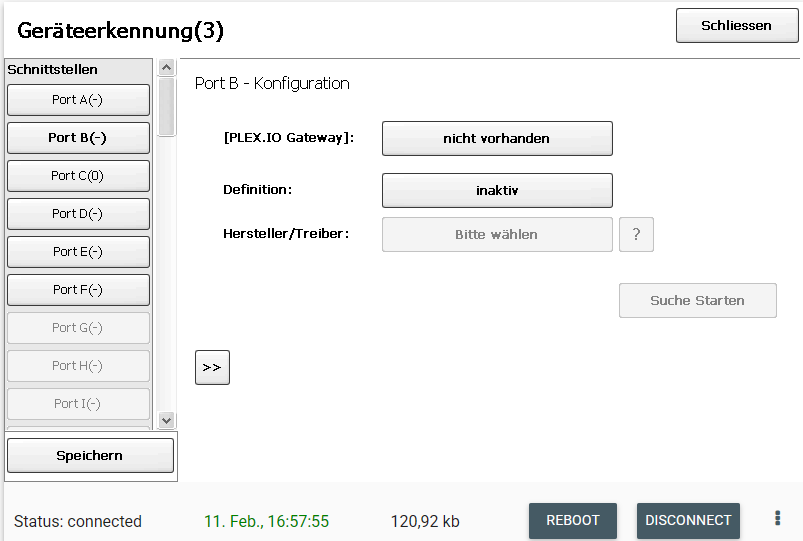

Nach der Registrierung müssen die angeschlossenen Geräte erkannt werden. Dazu wird die Geräteerkennung am PLEXLOG gestartet.
Wechselrichter, Zähler und Sensoren müssen über RS485 oder Modbus TCP korrekt verbunden sein. Falls das Gerät eine Kommunikationsadresse oder lokale Schnittstellenparameter benötigt, sind diese vor der Suche am Gerät einzustellen.
Im PLEXLOG werden Definition und Treiber passend zum Gerät gewählt. Ohne PLEX.IO bleibt das PLEX.IO Gateway auf nicht vorhanden. Nach erfolgreicher Suche werden antwortende Geräte in der Übersicht angezeigt.
- Bei bekannten Kommunikationsadressen kann ein Gerät manuell ergänzt werden.
- Logbuch und Diagnose helfen bei Kommunikationsproblemen.
- Bei fehlenden Geräten Verkabelung, Adressierung und Hinweise im Fragezeichen neben dem Treiber prüfen.
- Nach erfolgreicher Erkennung speichern; der Logger startet danach neu.
Schritt 4: Konfiguration

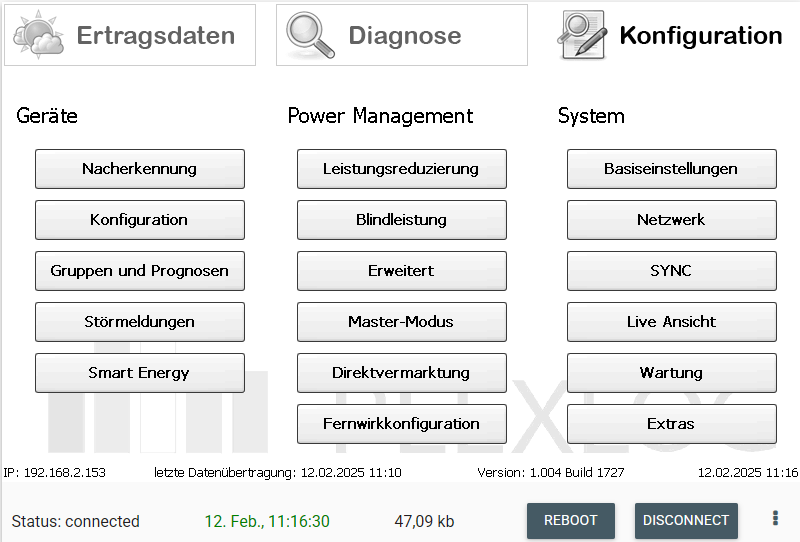

Nach der Erkennung werden die angeschlossenen Komponenten benannt und technisch konfiguriert.
Beim Wechselrichter sind unter anderem AC-Leistung, String-Leistung und bei Bedarf ein PAC-Korrekturfaktor zu pflegen. Wechselrichter mit Batteriespeicher müssen als Hybrid-Wechselrichter definiert werden.
Weitere Einstellungen können bei aktiver Internetverbindung über PLEXLOG Remote Control aus der Ferne vorgenommen werden.
