Stand: 28.07.2026
Modulfeldprüfung
Die Modulfeldprüfung unterstützt die Kontrolle von String-, MPP- und Modulfeldzuordnungen. Sie hilft, Ertragsabweichungen oder falsche Zuordnungen zu erkennen.

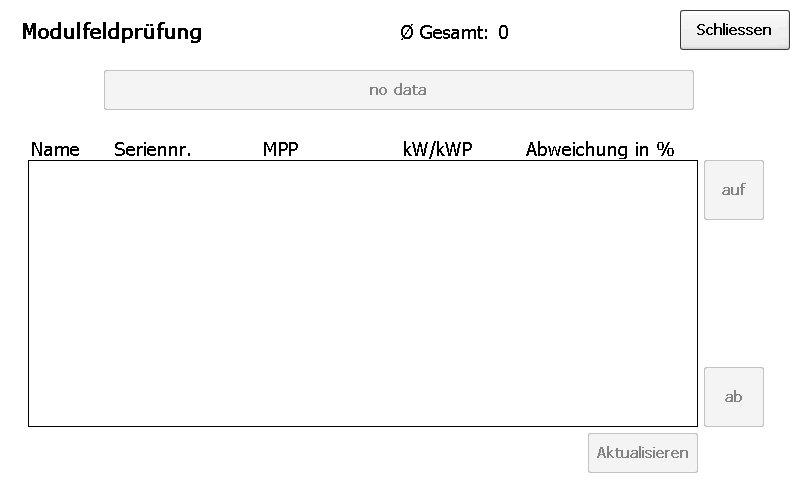

Foto
Screenshot der echten Loggeroberfläche zur schnellen Orientierung.
Zweck der Seite
Beschreibung, wann diese Logger-Seite verwendet wird.
Die Modulfeldprüfung unterstützt die Kontrolle von String-, MPP- und Modulfeldzuordnungen. Sie hilft, Ertragsabweichungen oder falsche Zuordnungen zu erkennen.
Buttons und Aktionen
Welche Aktion die sichtbaren Buttons im Logger auslösen.
| Button | Funktion | Hinweis |
|---|---|---|
| Zurück | Schließt den Dialog. Nicht gespeicherte Änderungen können je nach Dialog verworfen werden. | |
| ab | Verschiebt den markierten Listeneintrag nach unten bzw. blättert in der aktuellen Liste nach unten. | |
| no data / Modulfeldauswahl | Öffnet die Modulfeldprüfung. Die Zuordnung muss zur realen String- und MPP-Verdrahtung passen. | |
| Aktualisieren | Aktualisiert die angezeigten Daten aus dem Logger bzw. aus dem aktuell ausgewählten Bereich. | |
| auf | Verschiebt den markierten Listeneintrag nach oben bzw. blättert in der aktuellen Liste nach oben. |
Felder, Werte und Einstellungen
Erkannte Anzeige- und Eingabeelemente der ausgewerteten Logger-Forms.
| Feld / Wert | Erlaubte Eingabe / Bedeutung | Hinweis |
|---|---|---|
| MPP | MPP-/Modulfeldliste. Einträge müssen zur realen String- und MPP-Zuordnung passen, damit Modulfeldprüfung und Ertragsbewertung stimmen. |
Wichtige Hinweise
Bedingungen, Konflikte und typische Prüfungen vor oder nach Änderungen.
- Die angezeigte Zuordnung muss zur realen Verdrahtung und zur Wechselrichterkonfiguration passen.
- Bei mehreren MPP-Trackern immer die physische Stringbelegung gegenprüfen.
