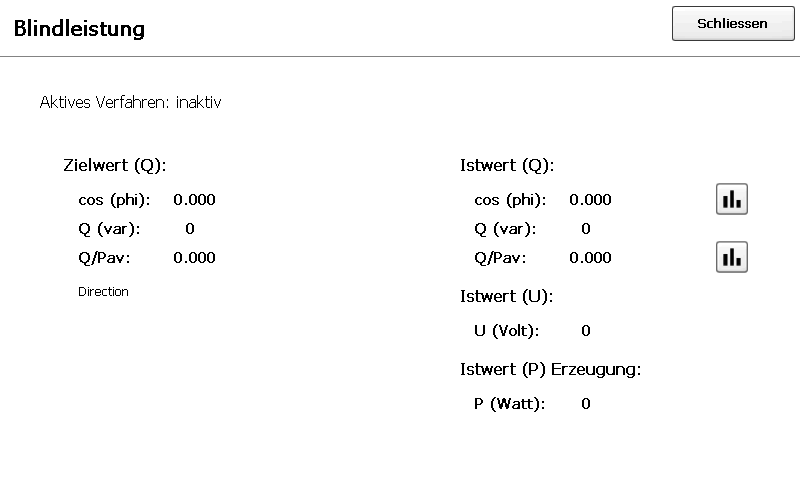

Diese Logger-Seite besitzt getrennte Unterbereiche für PV und ESS. Die Screenshots zeigen jeweils die Ansicht nach Auswahl des entsprechenden Buttons.
Stand: 28.07.2026
Blindleistung
Die Blindleistungsdiagnose zeigt das aktive Verfahren sowie relevante cos-phi- oder Q/Pav-Werte. Sie dient zur Kontrolle der Netzbetreiberanforderung.
Foto
Screenshot der echten Loggeroberfläche zur schnellen Orientierung.
Zweck der Seite
Beschreibung, wann diese Logger-Seite verwendet wird.
Die Blindleistungsdiagnose zeigt das aktive Verfahren sowie relevante cos-phi- oder Q/Pav-Werte. Sie dient zur Kontrolle der Netzbetreiberanforderung.
Buttons und Aktionen
Welche Aktion die sichtbaren Buttons im Logger auslösen.
| Button | Funktion | Hinweis |
|---|---|---|
| Zurück | Schließt den Dialog. Nicht gespeicherte Änderungen können je nach Dialog verworfen werden. | |
| PV | Öffnet den PV-Unterbereich dieser Logger-Seite. Dort werden PV-bezogene Sollwerte, Istwerte oder Regelungsparameter angezeigt bzw. konfiguriert. | Ziel: frmpmpoweridlestatus |
| ESS | Öffnet den ESS-Unterbereich dieser Logger-Seite. Dort werden speicherbezogene Sollwerte, Istwerte oder Regelungsparameter angezeigt bzw. konfiguriert. | Ziel: frmpmessreactivepowerstatus |
| Zurück | Schließt den Dialog. Nicht gespeicherte Änderungen können je nach Dialog verworfen werden. | |
| Zurück | Schließt den Dialog. Nicht gespeicherte Änderungen können je nach Dialog verworfen werden. | |
| Cos(Phi) | Öffnet bzw. wählt das cos-phi-Verfahren der Blindleistungsregelung. | |
| Zurück | Schließt den Dialog. Nicht gespeicherte Änderungen können je nach Dialog verworfen werden. | |
| - | Verringert den zugehörigen Wert oder entfernt im aktuellen Dialog den markierten Eintrag. | |
| + | Erhöht den zugehörigen Wert oder fügt im aktuellen Dialog einen neuen Eintrag hinzu. | |
| Start | Startet die aktuell gewählte Prüfung, Simulation oder Aufzeichnung im Dialog. | |
| Stop | Stoppt die aktuell laufende Prüfung, Simulation oder Aufzeichnung im Dialog. | |
| Q/P | Öffnet bzw. wählt das Q/P-Verfahren der Blindleistungsregelung. | |
| Zurück | Schließt den Dialog. Nicht gespeicherte Änderungen können je nach Dialog verworfen werden. | |
| - | Verringert den zugehörigen Wert oder entfernt im aktuellen Dialog den markierten Eintrag. | |
| + | Erhöht den zugehörigen Wert oder fügt im aktuellen Dialog einen neuen Eintrag hinzu. | |
| Start | Startet die aktuell gewählte Prüfung, Simulation oder Aufzeichnung im Dialog. | |
| Stop | Stoppt die aktuell laufende Prüfung, Simulation oder Aufzeichnung im Dialog. |
Felder, Werte und Einstellungen
Erkannte Anzeige- und Eingabeelemente der ausgewerteten Logger-Forms.
| Feld / Wert | Erlaubte Eingabe / Bedeutung | Hinweis |
|---|---|---|
| Y Skalierung: | Blindleistungs- oder cos-phi-Wert. Vorzeichen, induktiv/kapazitiv und Verfahren müssen zur Vorgabe passen. | Im Logger zunächst deaktiviert; wird erst durch passende Einstellung oder Voraussetzung freigeschaltet. |
| Y Skalierung: | Skalierung für Anzeige oder Berechnung. Nur ändern, wenn die Darstellung oder Umrechnung bewusst angepasst werden soll. | Im Logger zunächst deaktiviert; wird erst durch passende Einstellung oder Voraussetzung freigeschaltet. |
Wichtige Hinweise
Bedingungen, Konflikte und typische Prüfungen vor oder nach Änderungen.
- Induktiv/kapazitiv und Vorzeichen immer mit der Vorgabe vergleichen.
- Bei Abweichungen zuerst die Konfiguration der Blindleistung und danach Messwerte/Zähler prüfen.
- PV und ESS sind getrennte Unterbereiche. Änderungen oder Diagnosen immer im passenden Pfad prüfen, weil PV-Erzeugung und Speicherregelung unterschiedliche Sollwerte, Grenzwerte und Zustände verwenden.
